EGS 基础概念

介绍 EGS 的场景、物体、灯光、相机和基础渲染流程。

阅读入口

这篇文档用于快速建立 EGS 的基础概念

什么是 EGS

EGS 是用于酷家乐前端基础全功能渲染器，支持常规Mesh和3DGS渲染，兼容多种Web图形接口(WebGL, WebGl2, WebGPU)。

如何使用

EGS 的基本使用模型是：把物体和灯光放入场景，设置场景和相机，然后触发渲染。

物体

物体主要指三维对象，在 EGS 中对应 Object3D。Object3D 是组成场景的基类，继承结构如下。

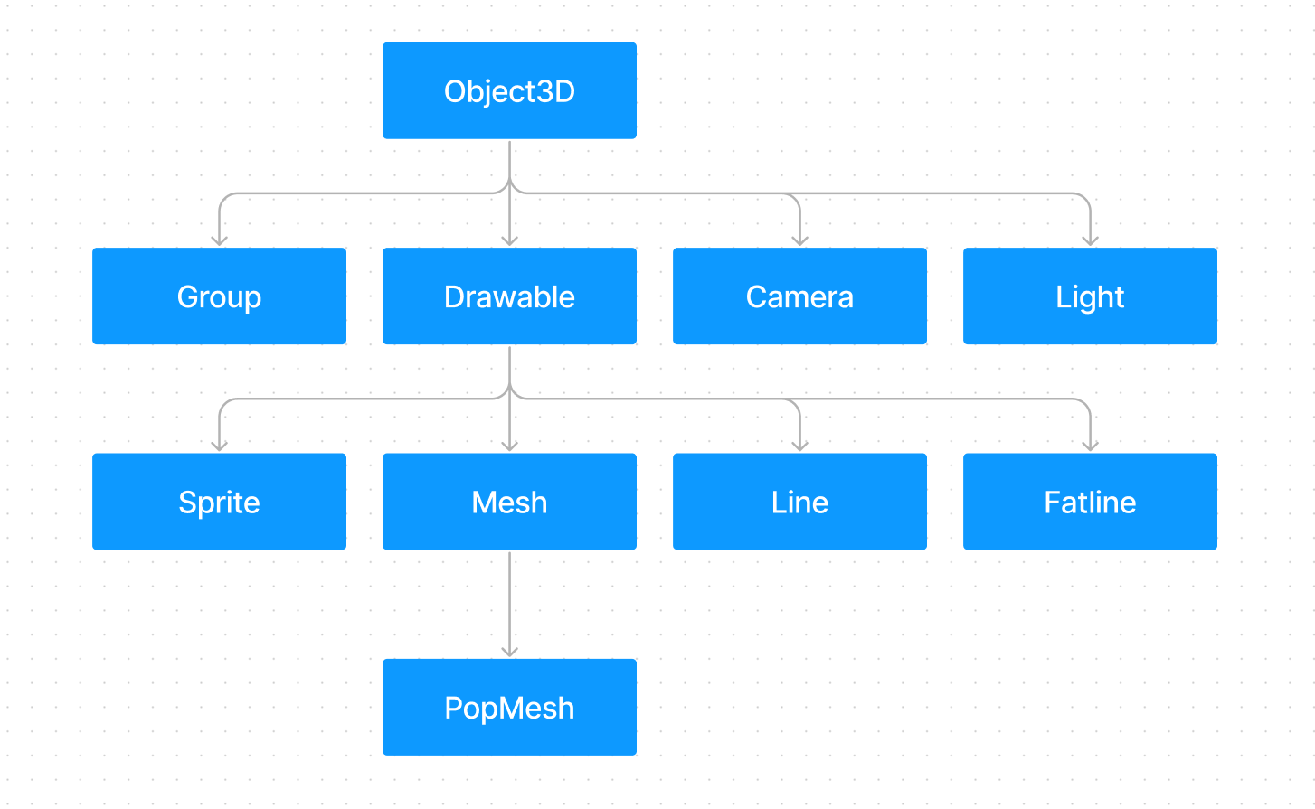

Object3D 继承结构

Object3D 的核心信息包括：

  • parent 和 children：与场景组织相关的父子节点关系。一个 Object3D 最多只能有一个 parent，可通过 add 和 remove 接口添加或删除子节点。
  • position、rotation 和 scale：分别描述局部位置、旋转和缩放。这些属性可以计算出对象的局部空间变换矩阵，也就是 local matrix。

如果对象存在父节点，仅靠 local matrix 不能完整表示它在世界空间中的变换。子对象需要结合父对象的 world matrix，才能得到自己的 world matrix。world matrix 才真正反映对象在场景中的空间变换。

Object3D 本身不能被渲染。它的子类 Drawable 才是可渲染对象的基类。Drawable 的核心是 material 和 geometry，也就是材质和几何。

材质

material 描述物体外观。常见材质包括受光照影响的 MeshPhongMaterial，以及基础材质 MeshBasicMaterial。

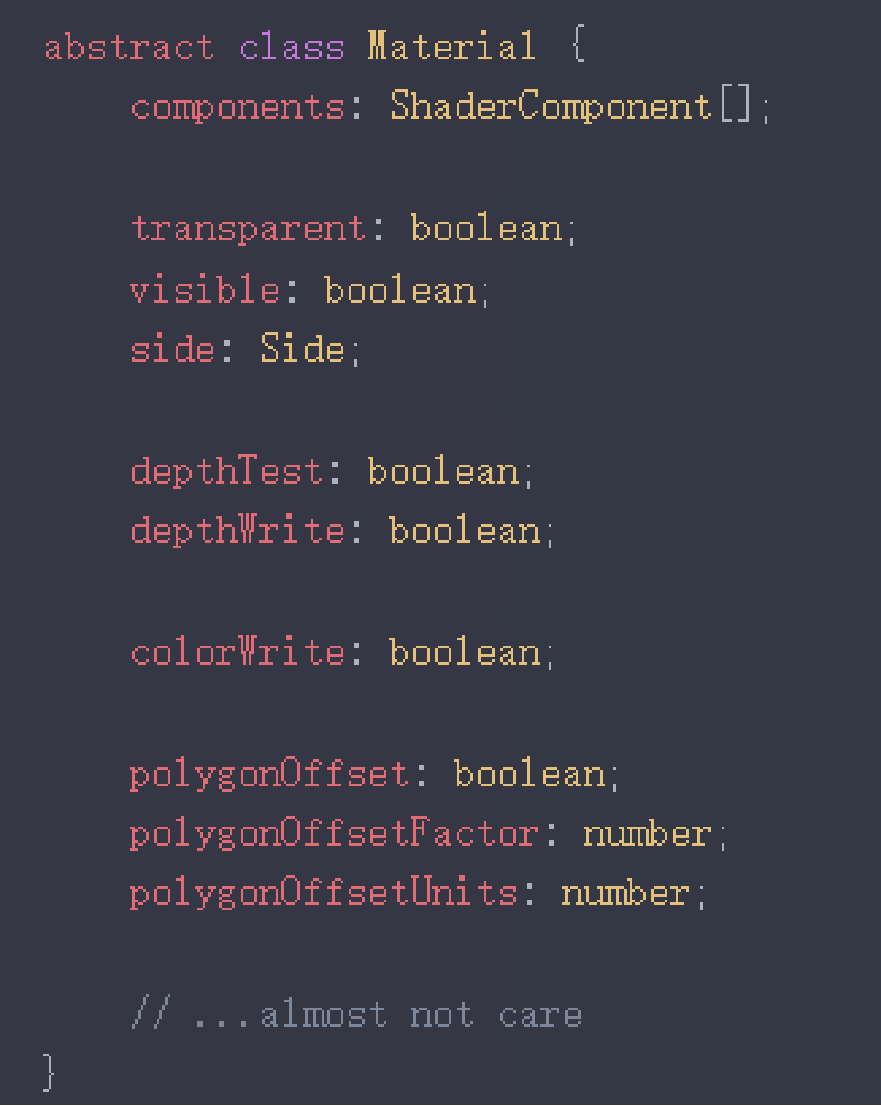

常见材质类型

几何

geometry 描述面片、线或点。最常见的是由三角形面片组成的几何，对应 Mesh。

几何数据实际存放在 attribute 中。除表示位置的 position 外，通常还有：

  • uv：用于纹理采样。
  • normal：用于光照计算。
  • index：通过索引 position 减少共享顶点带来的数据冗余。

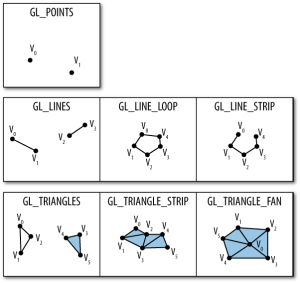

几何 attribute 组织

继承链中存在PopBufferGeometry，用于支持PopBuffer描述的几何，支持Lod，需要配合PopMesh使用。 PopMesh一般与普通的Mesh不存在什么区别

灯光

灯光也是一种 Object3D。灯光会与材质共同决定物体的外观表现。

常用灯光包括：

  • DirectionalLight：表示来自无限远处、具有特定方向的光，类似阳光。
  • AmbientLight：表示无方向环境光，常用于模拟漫反射。

一种常见组合是使用一个 AmbientLight 和四个不同方向的 DirectionalLight 照亮场景。

阴影也与灯光相关。灯光上的 shadow 字段用于控制阴影参数，Drawable 上的 castShadow 字段表示是否投射阴影。除此之外，planarShadow 是一种特殊的平面阴影，不依赖灯光，需要在配置中开启。

摄像机

摄像机表示场景中的观察点。常见摄像机分为两类：

  • PerspectiveCamera：透视相机，遵循近大远小原则，是最常见的相机类型。
  • OrthographicCamera：正交相机，不产生透视缩放。

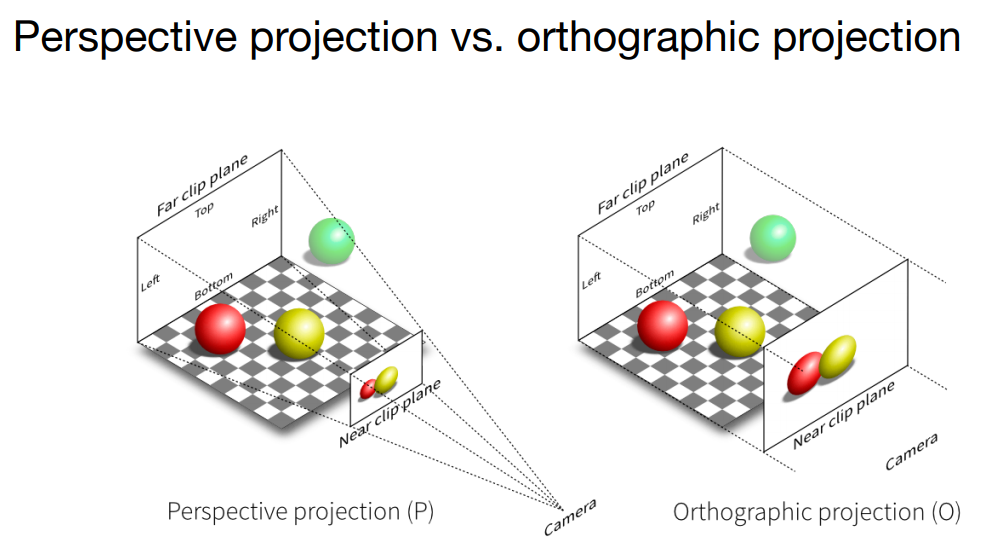

透视相机示意

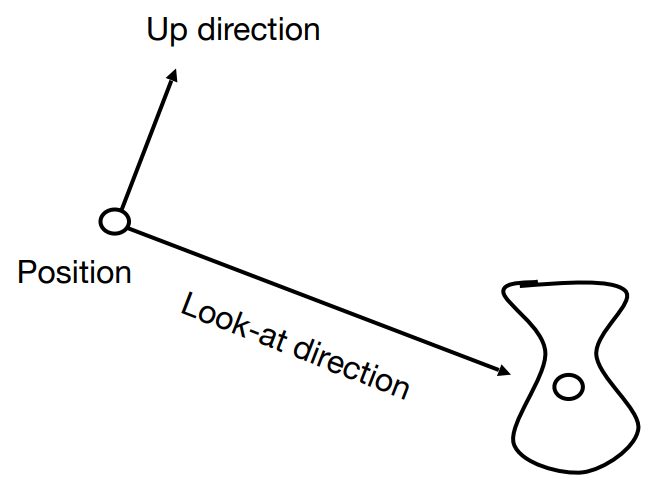

正交相机示意

场景

场景通常也称为场景树，也就是 SceneTree。它是最终渲染绘制的数据来源。

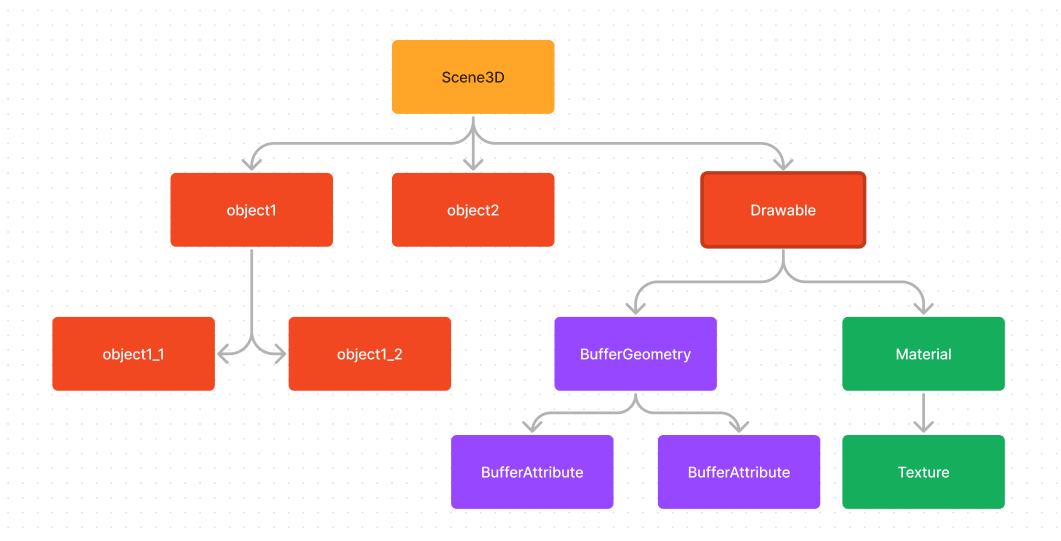

场景树结构

Viewport

viewport为EGS渲染输出的单元，包含边界描述，一个viewer可以拥有多个viewport，viewport具有以下功能:

  • 可以是完整的canvas，也可以是canvas的一部分，通过边界描述
  • viewport可以拥有完全独立的相机
  • 有完整的独立管线配置， 可配置项可以参考Viewer Config
  • 当创建完成Viewer时，默认拥有一个viewport，表示整个canvas

内部渲染流程

用户设置的 Config 会通过 Render Pipeline 影响绘制列表生成。最终生成的 DrawcallList 保存每次调用绘制命令所需的信息。每个 Drawcall 对应一次底层图形 API 指令调用，因此 Drawcall 数量通常与 CPU 开销正相关。

想直观观察这部分流程，可以安装 Chrome 插件 Spector 抓取帧。

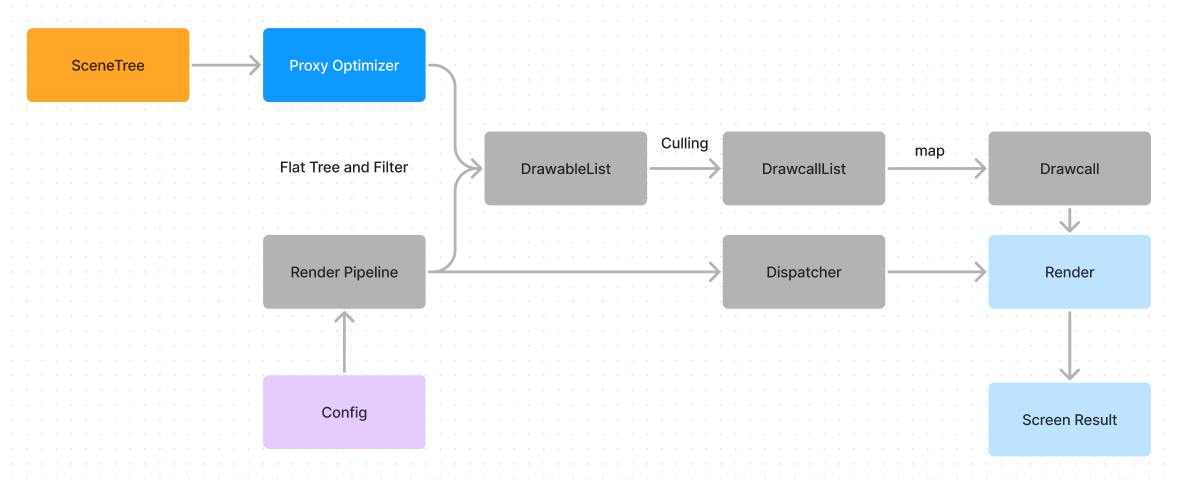

EGS 内部渲染流程

使用小结

一次基本渲染可以概括为：

  1. 构建 Scene。
  2. 通过 add 接口将物体和灯光加入场景树。
  3. 设置场景、摄像机和配置。
  4. 调用 render 接口触发渲染。

模型支持

理论上EGS支持任意能够转换到EGS结构的模型的渲染，不过EGS还提供了一些通用格式模型的加载器可以按需取用:

  • gltf-loader: 用于加载以gltf/glb格式描述的模型，不过由于EGS目前主要使用Phong进行渲染，基于PBR的gltf材质可能转换不完全
  • draco-loader: 用于加载以draco描述的几何。需要进一步转换为EGS可以识别的结构

插件系统

EGS还提供一部分插件用于补充一些额外的功能(数据监控，动画等):

  • egs-animation: 为EGS提供额外的动画支持，推荐使用gltf-loader进行构造，目前支持骨骼动画和常规的属性插值变换
